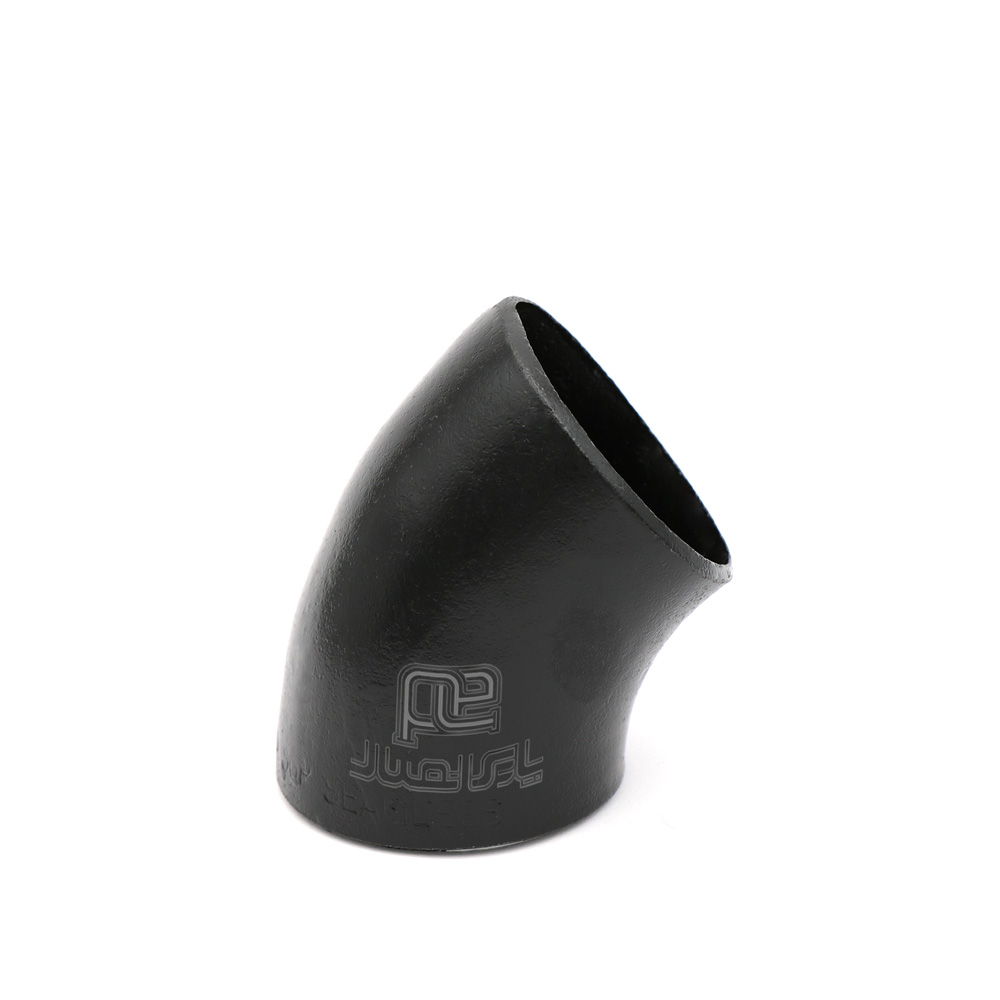

زانو مانیسمان ۴۵ درجه، با نام فنی ELBOW 45، اتصالی بینظیر در میان تجهیزات لولهکشی به شمار میرود که عمدتا برای تغییر جهت جریان سیالات در زاویهی ۴۵ درجه به کار گرفته میشود. این قطعه، که از لوله بدون درز یا مانیسمان ساخته شده، به دلیل تحمل فشار بالا و دوام قابل توجه خود، در مقایسه با انواع درزدار، مزیت قابل توجهی دارد.
نحوه اتصال این زانوها به لولهها از طریق جوشکاری است، و به همین دلیل، غالباً در شرایطی که فشار کاری بالا مطرح است، مورد استفاده قرار میگیرند. زانوهای ۴۵ درجه بدون درز در اندازههای متنوعی از ۲/۱ اینچ تا ۲۴ اینچ و در ردههای مختلفی همچون ۴۰ و SGP در دسترس هستند، که این تنوع اندازه و رده به کاربر امکان انتخاب مناسبترین گزینه برای نیاز خاص خود را میدهد.
زانوهای مانیسمان علاوه بر زاویه ۴۵ درجه، در زاویههای ۹۰ و ۱۸۰ درجه نیز تولید میشوند، و با امکان ساخت زوایای دیگری مانند ۳۰ و ۶۰ درجه در کارگاههای پروژه، انعطافپذیری قابل توجهی را برای پروژههای مختلف فراهم میکنند. کاربرد گسترده زانوی ۴۵ درجه در لولهکشیهای خانگی و صنعتی، بهویژه در سیستمهای لولهکشی گاز شهری، نشان از اهمیت و ضرورت این اتصال در تضمین کارایی و ایمنی سیستمهای لولهکشی دارد.
با توجه به ساختار بدون درز و مقاومت بالا در برابر فشار، زانوی ۴۵ درجه مانیسمان از فولاد ضد زنگ یا کربنی ساخته میشود و میتواند در محیطهای مختلف با دما و فشار متوسط تا بالا مورد استفاده قرار گیرد. این اتصال به دلیل ویژگیهای خاص خود، از جمله افزایش دوام و کاهش احتمال نشتی، در صنایع مختلف از قبیل ساخت و ساز، نفت، گاز، و سایر تاسیسات صنعتی، کاربرد فراوانی دارد.
مشخصات فنی زانو ۴۵ درجه مانیسمان
زانو مانیسمان ۴۵ درجه، با ساختاری بدون درز و قابلیت اتصال از طریق جوشکاری، اتصالی کلیدی در سیستمهای لولهکشی است. این زانوها به گونهای طراحی شدهاند که به صورت لب به لب با لولهها قرار گرفته و از طریق جوشکاری دقیق به یکدیگر متصل میشوند، بدین ترتیب زاویه جریان درون لولهها را تغییر میدهند.
- ضخامت و سایز: زانوهای مانیسمان ۴۵ درجه در ضخامتهای متنوع تولید میشوند که بر اساس جدول استاندارد (Schedule – Sch) مشخص میگردد. ضخامتهای رایج شامل Sch 20، Sch 40، Sch STD، Sch SGP و Sch 80 هستند که با افزایش عدد Sch، ضخامت زانو نیز افزایش مییابد. این زانوها از سایز ۱/۲ اینچ تا ۲۴ اینچ تولید میشوند، که امکان انتخاب گستردهای را برای کاربردهای مختلف فراهم میکند.
- کنترل کیفیت و استانداردها: در فرآیند تولید، زانوهای جوشی مانیسمان ۴۵ درجه به دقت مورد آزمایشهای ابعادی قرار میگیرند تا اطمینان حاصل شود که محصول نهایی با استانداردهایی نظیر ASME B16.9 منطبق است. این شامل اندازهگیریهای دقیق قطر، طول و بررسی همترازی طولی و سطوح میشود.
- تستهای مکانیکی و کیفی: زانوهای مانیسمان به منظور تضمین تحمل فشارهای بالا، تحت تستهای مکانیکی متعددی قرار میگیرند، از جمله تستهای سختی، کشش و تستهای مخرب و غیرمخرب مانند PT و UV برای شناسایی هرگونه نقص احتمالی.
- کاربرد و استحکام: استفاده از زانوهای ۴۵ درجه مانیسمان بدون درز باعث افزایش استحکام و مقاومت در سیستمهای لولهکشی میشود. این اتصالات مانیسمان به ویژه در محیطهایی که با فشار و دمای بالا کار میکنند، مانند خطوط پایپینگ صنعتی، مورد استفاده قرار میگیرند.
زانو مانیسمان ۴۵ درجه به دلیل ویژگیهای برجستهای همچون دوام بالا، قابلیت اطمینان در اتصالات و تنوع در ضخامتها و سایزها، به یکی از مهمترین اجزاء در سیستمهای لولهکشی تبدیل شدهاند. این زانوها نه تنها به منظور تغییر جهت جریان سیالات استفاده میشوند بلکه نقش مهمی در افزایش کارایی و ایمنی کلی سیستمهای لولهکشی دارند.
کاربرد زانو ۴۵ درجه مانیسمان بدون درز
زانو مانیسمان ۴۵ درجه، به خاطر طراحی منحصر به فرد و دوام بالای خود، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد. این اتصالات، که از فولاد بدون درز ساخته میشوند، برای تغییر جهت جریان سیال در زوایای نیمهاستفاده میشوند و در بخشهای مختلفی کاربرد دارند:
- خطوط آبیاری و آبرسانی: زانوهای ۴۵ درجه به دلیل احتمال گرفتگی پایینتر نسبت به زانوی ۹۰ درجه، در سیستمهای آبیاری و آبرسانی شهری بسیار کاربردی هستند. این ویژگی، آنها را برای خطوط انتقال آب و گاز ایدهآل میسازد.
- خروجی کفشور مخازن: در موقعیتهایی که ذرات معلق در سیال ممکن است باعث گرفتگی شوند، زانوهای ۴۵ درجه به خوبی عمل میکنند. استفاده از آنها در خروجیهای کفشور مخازن، انتخابی مؤثر است.
- تاسیسات و صنایع: زانوهای مانیسمان ۴۵ درجه در تاسیسات و صنایع مختلف، از جمله نفت، گاز، خودروسازی، دریایی و ساختمانی، مورد استفاده قرار میگیرند. تحمل بالا در برابر فشار و دما، آنها را برای شرایط سخت صنعتی مناسب میسازد.
- ایستگاههای پمپاژ: در ایستگاههای پمپاژ که فشار زیادی به سیستمهای لولهکشی وارد میشود، زانوهای ۴۵ درجه مانیسمان به کاهش فشار و جلوگیری از آسیب به تاسیسات کمک میکنند. با توجه به نیازهای فشاری، انتخاب زانو با ردههای مناسب (مانند رده ۸۰ یا ۱۶۰) حیاتی است.
- کاربردهای خاص: زانوهای مانیسمان ۴۵ درجه در موقعیتهایی که نیاز به کنترل دقیق جریان سیال و جلوگیری از اختلالات ناشی از تغییر جهت است، استفاده میشوند. این اتصالات به دلیل ساختار بدون درز و کیفیت بالای خود، در مکانهایی با کاربردهای حساس نیز کاربرد دارند.
در مجموع، زانو مانیسمان ۴۵ درجه بدون درز، با توجه به کاربردهای گسترده و ویژگیهای فنی برتر، به یکی از اتصالات ضروری در صنعت لولهکشی تبدیل شده است. این زانوها نه تنها در بخشهای خانگی و شهری بلکه در پروژههای صنعتی بزرگ و حیاتی نیز نقش مهمی ایفا میکنند.
مزایای زانو ۴۵ درجه مانیسمان
زانو مانیسمان ۴۵ درجه، با ساختار فولادی بدون درز و طراحی محکم، مزایای متعددی را برای سیستمهای لولهکشی ارائه میدهد:
- ساخته شده از فولاد ضد زنگ: این زانوها از فولاد ضد زنگ ساخته میشوند که این امر آنها را در برابر زنگزدگی و خوردگی مقاوم میسازد. این ویژگی آنها را برای استفاده در محیطهای مرطوب یا با حضور سیالات خورنده ایدهآل میکند.
- پوشش مناسب: زانوها دارای پوششهایی هستند که آنها را از آسیبهای ناشی از عوامل محیطی محافظت میکند. این پوششها مقاومت آنها را در برابر شرایط سخت جوی افزایش میدهد.
- مقاومت در برابر شرایط جوی: مقاومت بالای این زانوها در برابر دماهای بسیار بالا و بسیار پایین آنها را برای استفاده در مناطق با شرایط آب و هوایی متفاوت مناسب میسازد.
- عمر طولانی: زانوهای مانیسمان ۴۵ درجه به دلیل کیفیت ساخت بالا و مقاومت در برابر خوردگی، عمری طولانی دارند. این امر هزینههای نگهداری و تعویض را در طول زمان کاهش میدهد.
- استحکام استاتیکی بالا: ساختار بدون درز و فولادی این زانوها استحکام بسیار بالایی را در برابر فشارهای داخلی و نیروهای خارجی فراهم میکند.
- بدون درز و با تحمل فشار بالا: بدون درز بودن این زانوها امکان تحمل فشارهای بالا را برای آنها مهیا میسازد، از این رو برای سیستمهایی که تحت فشار بالا کار میکنند، مناسب است.
- قابلیت آب بندی دقیق و کامل: طراحی و ساخت این زانوها به گونهای است که آب بندی دقیق و کاملی را در اتصالات فراهم میکند، که از نشتی و افت فشار جلوگیری میکند.
با توجه به این مزایا، زانو مانیسمان ۴۵ درجه گزینهای مطلوب برای طراحان و مهندسان است که به دنبال اتصالات مقاوم و قابل اعتماد برای پروژههای لولهکشی خود هستند. این زانوها علاوه بر افزایش ایمنی و کارایی سیستمهای لولهکشی، به کاهش نیاز به نگهداری و تعمیرات مداوم کمک میکنند.
راهنمای خرید زانو ۴۵ درجه مانیسمان
اندازه و ابعاد: ابتدا باید اندازه و ابعاد دقیق زانو ۴۵ درجه مانیسمان مورد نیاز خود را مشخص کنید. این مرحله اساسی است زیرا تضمین میکند که زانو با سایر قطعات سیستم لولهکشی شما هماهنگ است. اندازهگیری دقیق به جلوگیری از مشکلات ناشی از عدم تطابق اندازه کمک میکند.
- مواد ساخت: انتخاب زانوهایی که از فولاد ضد زنگ ساخته شدهاند، به دلیل دوام بالا و مقاومت در برابر خوردگی، توصیه میشود. این مواد اطمینان حاصل میکنند که زانو در برابر شرایط مختلف محیطی و شیمیایی مقاوم است.
- بدون درز: مطمئن شوید زانو انتخابی بدون درز است، زیرا این نوع زانوها معمولاً دارای استحکام بیشتری هستند و میتوانند فشارهای بالاتری را تحمل کنند.
- تاییدیهها و استانداردها: از زانوهایی استفاده کنید که توسط استانداردهای صنعتی معتبری مانند ASTM یا ASME تایید شدهاند. این اطمینان را به شما میدهد که زانو مطابق با کیفیت و مشخصات فنی مورد انتظار ساخته شده است.
- مشاوره از کارشناسان: در صورت داشتن سوال یا شک، بهتر است با یک کارشناس یا متخصص صنعت مشورت کنید. آنها میتوانند راهنماییهای ارزشمندی در مورد انتخاب بهترین اتصال برای پروژه شما ارائه دهند.
- بررسی قیمت: قیمتها را بین تامینکنندگان مختلف مقایسه کنید و مطمئن شوید که برای کیفیتی که دریافت میکنید، قیمت مناسبی پرداخت میکنید.
- گارانتی: اطلاعات مربوط به گارانتی زانو را بررسی کنید. وجود گارانتی نشاندهنده اطمینان تولیدکننده از کیفیت محصول خود است.
تولید کنندگان زانوی ۴۵ درجه جوشی مانیسمان
- اتصالات جوشی ایران اتصال آسیا (ساخته شده در ایران)
- اتصالات جوشی بنکن (ساخته شده در ژاپن)
با دنبال کردن این راهنما، میتوانید اطمینان حاصل کنید که زانو ۴۵ درجه مانیسمان انتخابی شما، نیازهای پروژهتان را به بهترین شکل برآورده میکند و به طولانی مدت به شما خدمت میکند. ازین رو همکاران و کارشناسان ما در پارس اتصال با اتکا به موارد بالا آماده راهنمایی شما برای کسب اطلاعات و خرید امن و راحت به صورت حضوری و غیر حضوری هستند.
